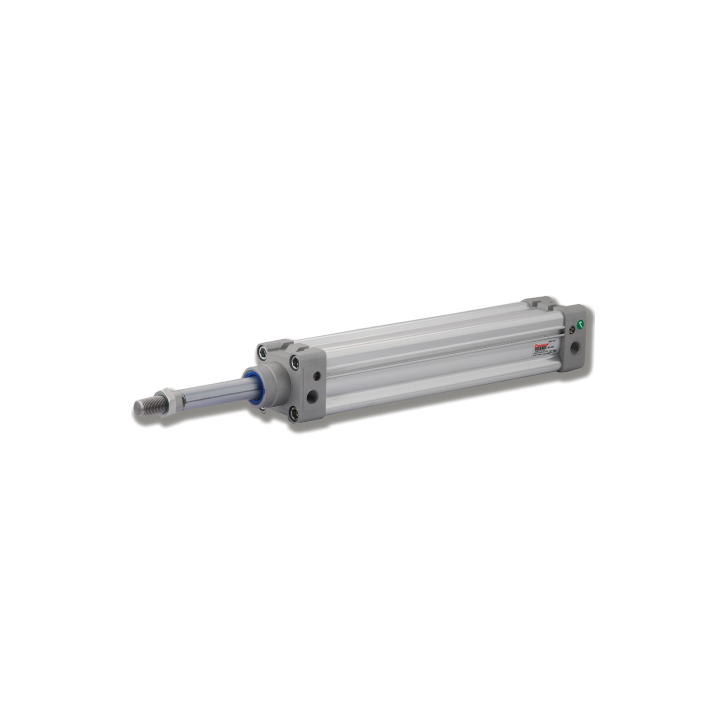

WAC.HR.YY.M.80.500 ISO 15552 Alüminyum Gövdeli Dönmez Rotlu Pnömatik Silindir (Piston)

WAC.HR.YY.M.80.500 modeli, ISO 15552 standardına uygun olarak üretilmiş alüminyum gövdeli pnömatik silindirdir.
80 mm piston çapı ve 500 mm strok uzunluğu, orta ve yüksek kuvvet gerektiren uygulamalarda optimum performans sağlar.
Silindirin HR (dönmez rotlu) yapısı, piston milinin dönmesini engelleyerek özellikle yön kontrollü veya hassas konumlandırma gerektiren sistemlerde stabil çalışma sunar.
YY (yastıklı) yapı darbe emilimini optimize ederken, M (manyetik) özellik sensörlerle uyumlu çalışarak otomasyon kontrolüne kolay entegrasyon sağlar.
WAC serisi, alüminyum kapak ve gövde yapısı sayesinde paslanmaya karşı dayanıklı, hafif ve uzun ömürlüdür.

Öne Çıkan Özellikler:

• ISO 15552 standardına uygun montaj ölçüleri

• Dönmez rot (HR) ile hassas yön kontrolü

• Manyetik piston ile sensör uyumluluğu

• Yastıklı sistem sayesinde sessiz ve sarsıntısız çalışma

• Alüminyum kapaklı, uzun ömürlü gövde tasarımı

Kullanım Alanları:

• Otomasyon hatları ve montaj sistemleri

• Konveyör ve taşıma sistemleri

• Paketleme makineleri

• Malzeme yönlendirme ve sıkıştırma uygulamaları

Ek Bilgi: ISO 15552 Standardı Nedir?

ISO 15552, pnömatik silindirlerin boyutlarını, montaj ölçülerini ve bağlantı elemanlarını standartlaştıran uluslararası bir normdur.
Bu standart sayesinde farklı markalardaki silindirler ve bağlantı ekipmanları birbirleriyle uyumlu hale gelir.

Piston Kuvveti Hesaplama:

Pnömatik silindirlerin uygulayacağı teorik kuvvet, aşağıdaki formülle hesaplanır:

F=P×AF

Burada:

• F = Kuvvet (N)

• P = Basınç (bar → N/mm² cinsine çevrilir, örn. 6 bar = 0.6 N/mm²)

• A = Piston Alanı (mm²)

80 mm çaplı piston için:

A=π×(40)2=5026 mm2

6 bar basınçta teorik kuvvet:

F=0.6×5026=3015 N≈3.0 kN
