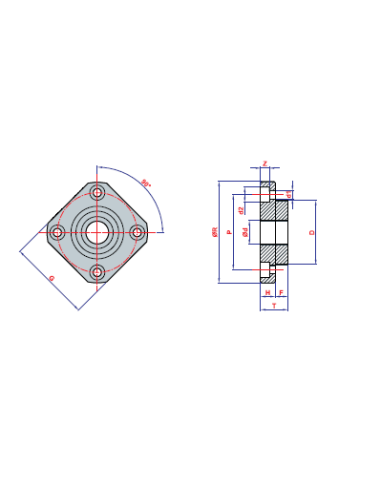

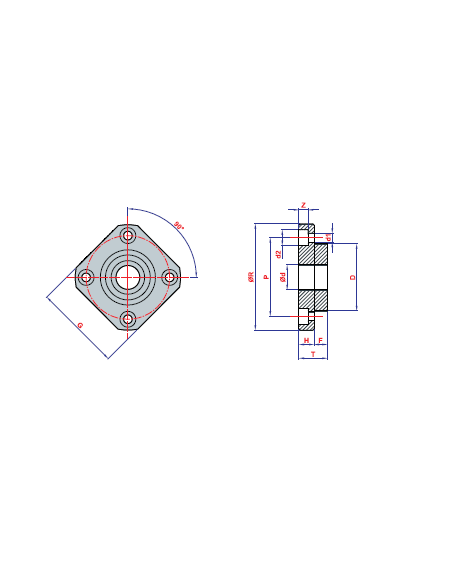

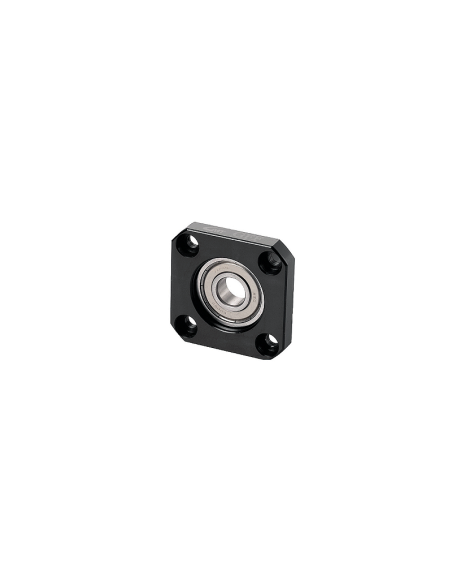

FF 10 Vidalı Mil Ucu Yatağı, DMS

FF 10 vidalı mil ucu yatağı, vidalı millerin serbest tarafını desteklemek amacıyla kullanılan bir bileşendir. FK 10 gibi sabit yataklarla eşleştirilerek milin her iki ucunda stabil bir yapı oluşturur. DMS markasının hassas üretim standartlarına uygun olarak üretilen bu yatak tipi, düşük bakım gereksinimi ve kolay montaj imkanı sunar.

İçerisinde çoğunlukla standart bilyalı rulmanlar bulunan FF tipi yataklar, eksenel yük taşımak yerine milin hizasını korumaya yardımcı olur. Sağlam gövde yapısı ve montaj uyumluluğu ile CNC sistemleri ve lineer hareket uygulamaları için ideal bir çözümdür.

Öne Çıkan Özellikler:

• DMS markasıyla güvenilir kalite

• Sabit yataklarla (FK 10) uyumlu çalışır

• Düşük sürtünme ve sessiz çalışma

• Kompakt ve dayanıklı gövde

• Kolay montaj için optimize edilmiş yapı

• Serbest uç desteği ile titreşim azaltma

Kullanım Alanları:

• CNC tezgah sistemleri

• 3D yazıcı ve robotik uygulamalar

• Vidalı mil tahrikli otomasyon sistemleri

• Lineer hareket sistemleri

• Endüstriyel makine kurulumları

Ek Avantajlar:

• FK 10 ile birlikte kullanıldığında ideal denge sağlar

• Vidalı milin serbest tarafını hizalayarak düzgün çalışmayı destekler

• Kompakt tasarım sayesinde dar alanlarda kullanım kolaylığı

• Sessiz ve stabil çalışma için optimize edilmiş iç yapı

FK 10 – FF 10 Vidalı Mil Yatak Seti Seçim ve Montaj Rehberi

1. Uyumlu Seçim Nasıl Yapılır?

FK 10 ve FF 10 yatakları genellikle birlikte kullanılan bir çift olarak tasarlanmıştır. Burada dikkat edilmesi gereken temel noktalar şunlardır:

• Rulman Tipi:
  FK 10 sabit yatakta ön yüklemeli eğik bilyalı rulman bulunur. FF 10 ise standart bilyalı rulman içerir ve yalnızca serbest destek sağlar. Bu yapı, eksenel yükleri FK 10’un taşımasını, FF 10’un ise sadece yönlendirme yapmasını sağlar.

• Montaj Yüzeyi Uyumu:
  Her iki yatak gövdesi de genellikle aynı bağlantı düzenine sahiptir (örneğin 4 adet cıvata deliği ve ortalanmış mil deliği). CNC tabla ya da makine kasasına sabitlenmeleri kolaydır.

2. Montaj Adımları

A. FK 10 (Sabit Yatak) Montajı:

1. FK 10 bloğunu montaj yüzeyine sabitleyin.

   • Cıvatalar yardımıyla yatay ya da dikey yüzeye sabitlenebilir.

2. Vidalı mili FK 10’a yerleştirin ve sabitleyin.

   • Mil ucundaki mil çapı ve omuz kısmı FK 10’un iç rulmanına oturmalıdır.

   • Milin sabitlenmesi için somunla veya setskur ile bağlantı yapılır.

B. FF 10 (Serbest Yatak) Montajı:

1. FF 10 bloğunu sistemin diğer ucuna yerleştirin.

   • FK 10’un karşısına konumlandırılmalı ve eksenel hizalama yapılmalıdır.

2. Vidalı milin serbest ucu rulman içine geçirilir.

   • Bu noktada sıkı bir bağlantı yerine yönlendirme ve serbestlik sağlanmalıdır.

💡 İpucu: Montajdan önce her iki yatak bloğunun hizasını dikkatle kontrol etmek, milin sıkışmasını önler ve sistemin ömrünü uzatır.

3. Teknik Uyum Şeması (Örnek)

  [Motor]──[FK ]═════════════════════════[FF ]
              ▲                                                            ▲
        Sabit destek                                   Serbest destek
      (Eksenel yük alır)                           (Yalnızca yönlendirir)

4. Sık Yapılan Hatalar ve Önlemler

• ❌ Mil uzunluğu doğru ayarlanmadan FF 10 montajı yapılması
  ✅ Önce FK 10 tarafı sabitlenmeli, sonra FF 10 pozisyonu ölçülerek belirlenmelidir.

• ❌ FK ve FF hizasının bozuk olması
  ✅ Montaj yüzeyi düzgün ve aynı düzlemde olmalı, gerekiyorsa ara plakalarla düzeltme yapılmalıdır.

• ❌ Aşırı sıkı vidalama
  ✅ Yatak rulmanlarının serbest dönmesini engelleyecek aşırı sıkma sistem verimliliğini düşürür.
