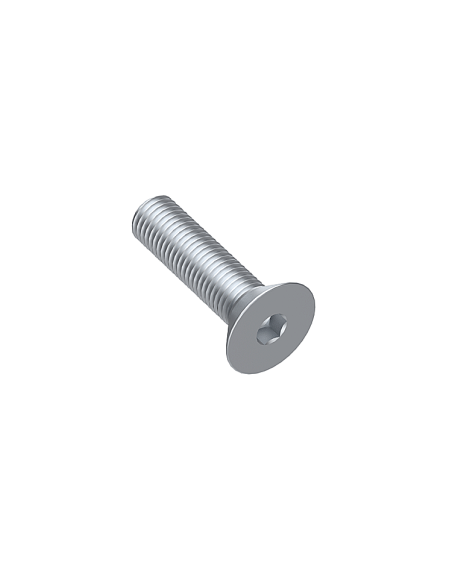

m8x20 Havşabaş Cıvata

M8x20 havşabaş Allen başlı cıvata, gömme baş yapısı sayesinde yüzeye tam oturur ve çıkıntısız bir montaj sağlar. 8.8 kalite çelikten üretilmiş olup, yüksek mekanik mukavemete sahiptir. Beyaz galvaniz kaplaması sayesinde paslanmaya karşı korunarak uzun ömürlü kullanım sunar.

Teknik Özellikler:

• Standart: DIN 7991

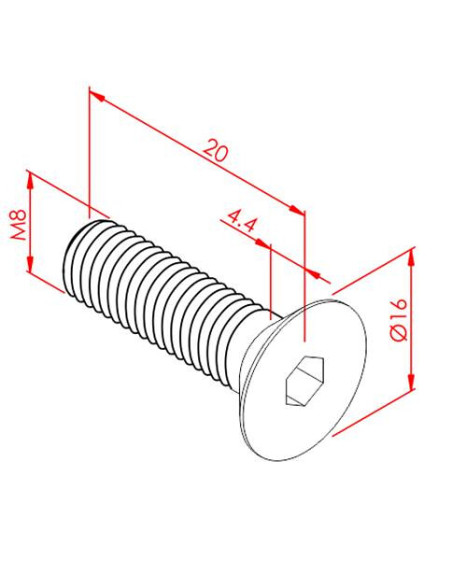

• Çap x Boy: M8 x 20 mm
• Malzeme: 8.8 kalite karbon çelik
• Kaplama: Beyaz galvaniz (korozyon direnci artırılmış)
• Dayanım Sınıfı: 8.8
• Baş Tipi: Havşabaş (Gömme Baş)
• Anahtar Girişi: Allen başlı (Altıgen soket)

M8x20 Havşabaş Cıvatanın Mukavemet Değerleri

1. Akma Dayanımı (Re)
8.8 kalite cıvatalar için:

• Malzemenin nominal akma dayanımı: Re=640 MPa
• Kesit alanı (M8 için yaklaşık): As=36.6 mm2
• Akma yükü: Fy=Re×As=640×36.6=23424 N ≈23.42 kN

2. Kopma Dayanımı (Rm)
8.8 kalite cıvatalar için:

• Malzemenin nominal kopma dayanımı: Rm=800 MPa
• Kopma yükü: Fu=Rm×As=800×36.6=29280 N ≈29.28 kN

Cıvatanın Taşıyabileceği Yaklaşık Ağırlıklar

Yerçekimi ivmesi g ≈ 9.81 m/s² alınarak yüklerin kilogram cinsine çevrilmesi:

• Akma yükü:

  23.42 kN=23424/9.81≈2387 kg

  Yani 2387 kg ve üzeri bir yük cıvatayı akmaya zorlamaya başlar.

• Kopma yükü:

  29.28 kN=29280/9.81≈2984 kg

  Yani 2984 kg ve üzeri bir yük cıvatayı kopma sınırına getirir.

Not: Bu hesaplar yalnızca tek bir cıvatanın eksenel yük taşıma kapasitesini gösterir. Gerçek uygulamada sürtünme, montaj şekli ve yükleme koşulları gibi faktörler de dikkate alınmalıdır.

Havşabaş Cıvata İçin Sıkma Torku Hesaplaması

Havşabaş cıvataların tork hesaplaması, klasik imbus başlı cıvatalara göre biraz farklıdır. Çünkü:

• Gömme baş yapısı nedeniyle sıkma sırasında yüzeyle daha geniş bir temas alanı oluşur.
• Sürtünme katsayısı biraz daha yüksek alınmalıdır (K ≈ 0.18 - 0.20).

Tork hesaplama formülü:

T=K×Fy×dT

Burada:

• T = Tork (Nm)
• K = Sürtünme katsayısı (Havşabaş cıvatalar için K ≈ 0.19 alınabilir)
• Fy = Akma yükü (23.42 kN)
• d = Cıvata çapı (M8 için 8 mm = 0.008 m)

Örnek Hesaplama:

T=0.19×23424×0.008=35.6 Nm

Yani M8x20 8.8 kalite havşabaş Allen cıvata yaklaşık olarak 35.6 Nm torkla sıkılmalıdır.

Genel Önerilen Tork Aralığı:

• Kuru cıvata: 35.5 - 36 Nm
• Yağlanmış cıvata: 31.5 - 32 Nm

Not:

• Havşabaş cıvatalarda fazla tork, başın oturduğu yüzeyi bozabilir veya yüzeye zarar verebilir.
• Yağlama yapıldığında sürtünme azaldığı için daha düşük tork değerleri kullanılmalıdır.

Kullanım Alanları:

• Makine ve otomasyon sistemleri
• CNC ve mekatronik uygulamaları
• Havacılık ve savunma sanayi
• Elektronik bileşen montajları
• Dekoratif bağlantı elemanları
