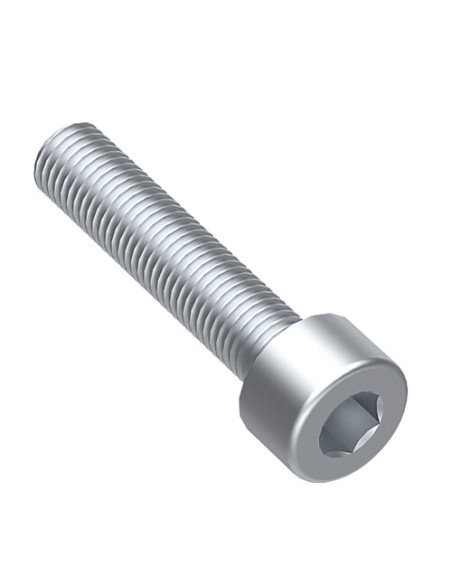

m10x30 İmbus Cıvata

M10x30 İmbus cıvata, altıgen soket başlı (Allen başlı) tasarımı ile güvenli ve sağlam bir bağlantı sağlar. 8.8 kalite çelikten üretilmiş olup, mekanik mukavemeti yüksektir ve özellikle dayanım gerektiren uygulamalarda tercih edilir. Beyaz galvaniz kaplaması sayesinde paslanmaya karşı korunarak uzun ömürlü kullanım sunar.

Teknik Özellikler:

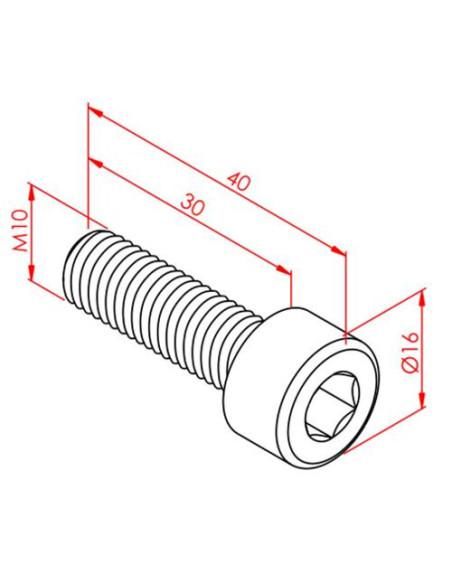

• Standart: DIN 912 / ISO 4762
• Çap x Boy: M10 x 30 mm
• Malzeme: 8.8 kalite karbon çelik
• Kaplama: Beyaz galvaniz (korozyon direnci artırılmış)
• Dayanım Sınıfı: 8.8
• Anahtar Girişi: Altıgen soket başlı (İmbus)

M10x30 İmbus Cıvatanın Mukavemet Değerleri

1. Akma Dayanımı (Re)
8.8 kalite cıvatalar için:

• Malzemenin nominal akma dayanımı: Re=640 MPa
• Kesit alanı (M8 için yaklaşık): As=58.9 mm2
• Akma yükü: Fy=Re×As=640×58.9=37712 N ≈37.71 kN

2. Kopma Dayanımı (Rm)
8.8 kalite cıvatalar için:

• Malzemenin nominal kopma dayanımı: Rm=800 MPa
• Kopma yükü: Fu=Rm×As=800×58.9=47120 N ≈47.12 kN

Cıvatanın Taşıyabileceği Yaklaşık Ağırlıklar

Yerçekimi ivmesi g ≈ 9.81 m/s² alınarak yüklerin kilogram cinsine çevrilmesi:

• Akma yükü:

  37.71 kN=37712/9.81≈3844 kg

  Yani 3844 kg ve üzeri bir yük cıvatayı akmaya zorlamaya başlar.

• Kopma yükü:

  47.12 kN=47120/9.81≈4803 kg

  Yani 4803 kg ve üzeri bir yük cıvatayı kopma sınırına getirir.

Not: Bu hesaplar yalnızca tek bir cıvatanın eksenel yük taşıma kapasitesini gösterir. Gerçek uygulamada sürtünme, montaj şekli ve yükleme koşulları gibi faktörler de dikkate alınmalıdır.

Cıvatanın Sıkma Torku (Tork Değeri) Hesaplaması

Bir cıvatanın sıkma torku şu formülle hesaplanır:

T=K×Fy​×dT

Burada:

• T = Tork (Nm)
• K = Sürtünme katsayısı (Galvanizli cıvatalar için K ≈ 0.16 - 0.18)
• Fy = Akma yükü (37.71 kN)
• d = Cıvata çapı (M10 için 100 mm = 0.010 m)

Örnek Hesaplama:

Ortalama sürtünme katsayısı K = 0.17 alınırsa:

T=0.17×37712×0.010=64$$.11\text{Nm}$$

Yani M10x30 8.8 kalite İmbus cıvata yaklaşık olarak 64.11 Nm torkla sıkılmalıdır.

Genel Önerilen Tork Aralığı:

• Kuru cıvata: 60 - 61 Nm
• Yağlanmış cıvata: 52 - 53 Nm

Not:

• Cıvatanın fazla torklanması diş sıyırmasına veya malzemenin elastik sınırını aşmasına neden olabilir.
• Yağlama yapıldığında sürtünme azaldığı için daha düşük tork değerleri kullanılmalıdır.

Kullanım Alanları:

• Makine ve otomasyon sistemleri
• Elektrik panoları ve montaj sistemleri
• Endüstriyel ekipmanlar
• CNC ve mekatronik uygulamaları
• Yapısal bağlantılar
